Фундамент стаканного типа

Одной из разновидностей столбчатых фундаментов являются основания стаканного типа, возводимые при монтаже промышленных зданий и сооружений (с несущими колоннами), строительстве быстровозводимых зданий из металлоконструкций (складов, ангаров, административных, производственных, торговых зданий, сельскохозяйственных сооружений), каркасных зданий с широкими секционными пролётами (6-9 м), многоярусных подземных гаражей, паркингов, эстакад, мостов, опор, мачт, установке высоковольтных линий электропередач.

​Фундаменты стаканного типа, получившие свое название из-за внешнего вида, по форме напоминающего стакан, монтируются в качестве основания под колонны прямоугольного и круглого сечения из металла и железобетона. Технология монтажа фундаментов стаканного типа, в том числе особенности подбора материалов, расчёте нагрузок регламентируется ГОСТ 23972-80 "Сборные фундаменты из железобетона". Такие фундаменты могут быть выполнены из готовых заводских элементов или залиты непосредственно на строительной площадке. Установка конструкций здания разрешается только после того, как бетонные элементы фундамента, заливаемые на участке строительства, наберут необходимую прочность.

Строительная компания ООО "ВИЛЛСТРОЙ" выполнит любые работы, связанные со строительством фундаментов стаканного типа под колонны, опоры в Смоленске и Смоленской области.

Фундаменты стаканного типа обладают массой достоинств. Они надежны и долговечны, обладают высокими техническими и эксплуатационными характеристиками. Готовые заводские элементы для сборных конструкций отличаются высоким качеством, быстро монтируются. Конструктивные особенности таких фундаментов позволяют им выдерживать значительные нагрузки, которые передаются от основных конструкций строения на железобетонные опорные элементы, а от них на подошву фундамента, которая способствует равномерному распределению и передаче нагрузки на грунт. В верхней части все опоры соединяются при помощи ростверка в единую конструкцию, что обеспечивает жёсткость сооружения. Такой ростверк может быть установлен даже на определённом расстоянии от поверхности земли.

Недостатком фундаментов стаканного типа является относительная дороговизна исполнения из-за необходимости привлекать крупногабаритную строительную технику для рытья котлованов, транспортировки и монтажа заводских элементов, обладающих большим весом - от 1.3 до 5.8 тонн. Кроме того такие фундаменты не подходят для строительства на участках с пучинистыми или болотистыми почвами.

Составляющими элементами фундамента стаканного типа, согласно нормативным документам, являются опорная подушка, железобетонный подстаканник.

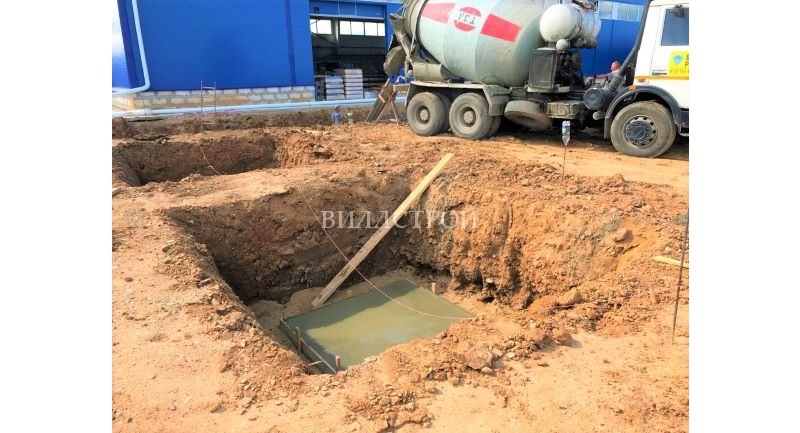

Крупногабаритная опорная подушка из монолитного железобетона квадратной или круглой конфигурации, обязательно покрытая слоем гидроизоляции. Опорные подушки могут быть сборными или монолитными плитами. Сборные опорные подушки монтируются из готовых заводских изделий, имеющих трапециевидную форму со скошенными боковыми граням. Монолитные плиты заливаются прямо на стройплощадке из тяжелого бетона марки не ниже М200 и как правило имеют прямоугольную форму. Подстилающими слоями для опорных подушек являются трамбованные прослойки из гравия и песка.

По центру подушки устанавливается железобетонный подстаканник. Это изделие прямоугольной формы с углублением в центральной части для установки туда опорного элемента. Подстаканники как правило используется при установке железобетонных колонн. При монтаже металлических колон изготавливается стакан без углубления. Все стаканы в обязательном порядке жестко армируются в горизонтальном и вертикальном направлении. Все арматурные каркасы должны быть защищены от коррозии слоем бетона не менее 3-5 см. При изготовлении монолитной плиты стакан также выполняется из монолита и должен составлять единое целое с плитой за счёт общего армирования.

Стальной или железобетонный опорный элемент, устанавливаемый в стакан. Сечение колонным может быть квадратным или круглым. Её длина и размеры сечения зависят от особенностей грунта и расчётных нагрузок.

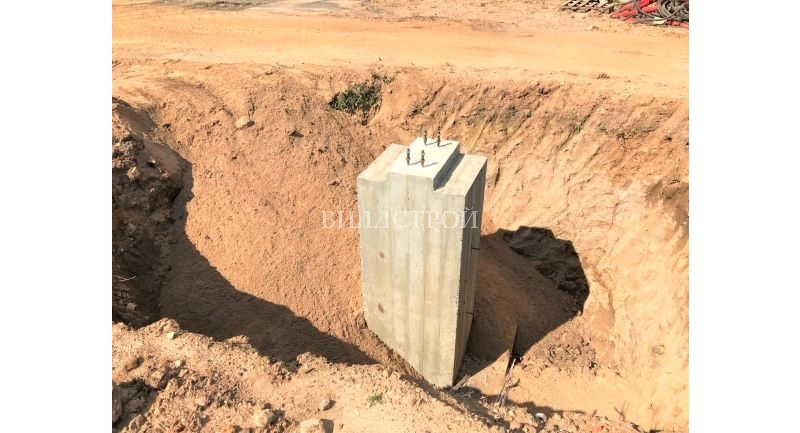

Выше на опорный элемент монтируется колонна, которая является главным несущим элементом, воспринимающим нагрузки от ограждающих конструкций, подвешиваемого оборудования, балок или ферм перекрытия, а также покрытия промышленного здания или другого сооружения. Железобетонные колоны квадратного сечения закрепляются в стаканах с помощью бетонного раствора класса М200 и М300. Металлические колонны крепятся на анкера предварительно вмонтированные и залитые одновременно с железобетонным стаканом.
